HSG10型水蒸气发生器，是精密控制水蒸气流量或含量的发生装置，常规配置0.1~10g/min，可根据需要定制0.01g/min~10g/min或0.001~10g/min，该型号可产生纯水蒸气发生器，也可以通入其他载气（无腐蚀）与蒸汽混合，内置载气预热及混合功能，能确保混合均匀出汽。不同需求可配置不同的进水泵，精度从低到高有1%、0.5%、0.3%三个等级，用户可根据需要选配。
product description
一、使用条件
环境温度：0~50℃
相对湿度：10%~90%RH，非冷凝
进水要求：蒸馏水或去离子水（超纯水）
进气要求：无固体杂质，对304不锈钢无腐蚀
二、技术参数
|
型号 |
HSG10 |
|
工作电压 |
220V AC |
|
工作功率 |
1600W（含出口伴热带功率） |
|
蒸汽流量 |
0~10g/min |
|
流量精度 |
±1% |
|
蒸汽温度 |
110~300℃，±1℃ |
|
管路伴热温度 |
室温~200℃，±1℃ |
|
进水口 |
3mm标准卡套接口 |
|
预留进气口 |
6mm标准卡套接口 |
|
出汽口 |
10mm标准卡套接口 |
|
外形尺寸 |
400*250*300mm（长*宽*高） 长度尺寸包含含接头部分 |
|
使用压力 |
≤0.1Mpa（表压） |
|
其他 |
常规配外置蠕动泵1台 |
|
备注 |
配置出口管路伴热功能，防止蒸汽冷凝 若接口需要更改，可免费配转接头 |
三、外形尺寸

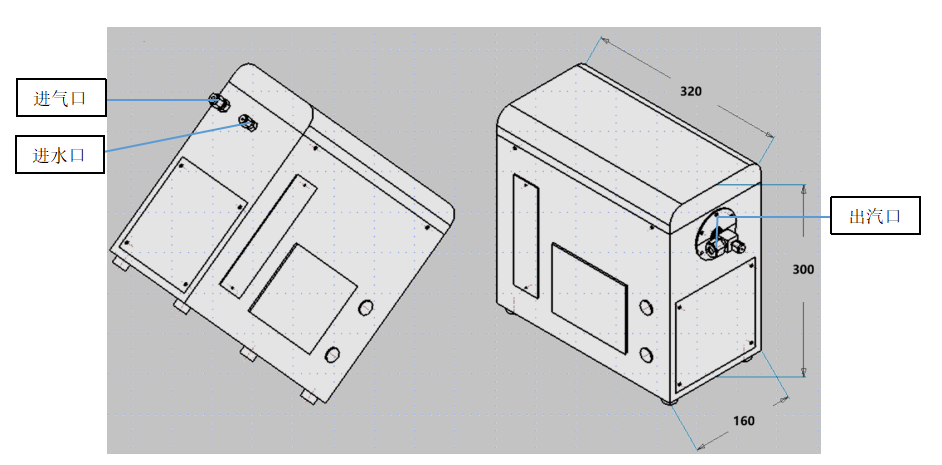

上图为HSG10型水蒸气发生器外形尺寸图，图示所标尺寸为外壳净尺寸，考虑进气、出汽等接头，整机需预留空间（长*宽*高）为400*250*300mm。进气口接头尺寸为6mm标准卡套接头，可接6mm外径不锈钢管；出汽口接头尺寸为10mm标准卡套接头，可接10mm外径不锈钢管。常规配置，进水泵一般会出厂配好，一般情况，用户无需考虑进水口连接，该接口为3mm标准卡套接口。
注意：卡套接口规格说的是接管外径，比如6mm卡套接口，接外径6mm的不锈钢管；另外，卡套接口需要配专用BA卡套管，BA卡套管表面圆整光滑无划痕，其他工业不锈钢管可能不圆整或有划痕，不利于密封，配管时请注意。
